Posicionador Step para Turbinas a Vapor: WMP-511
Posicionador microprocessado para controle de rotação de turbina à vapor.
- Descrição
- Especificações
- Downloads
Descrição
Além

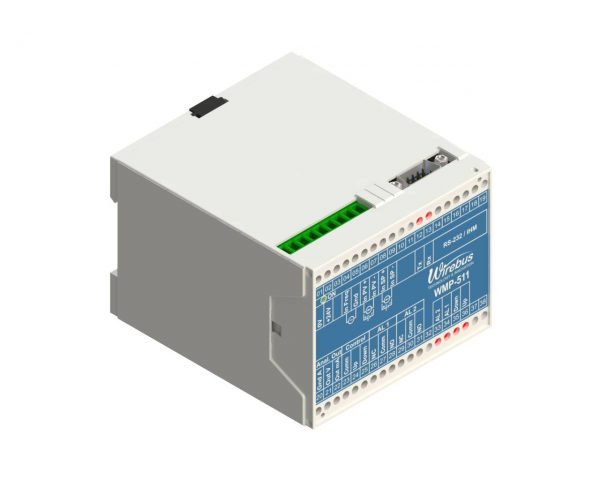

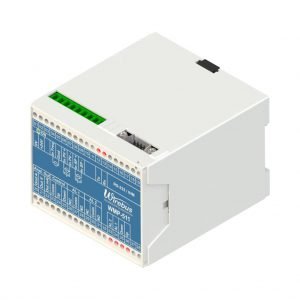

O WMP-511 é um posicionador step para controle de rotação de turbina a vapor com diversas funcionalidades de segurança e comunicação Modbus.
Compõe em conjunto com o WTA-600 um sistema completo para operação de turbinas a vapor à distância.
WMP-511 utiliza a própria rotação da turbina para fazer esta realimentação através de uma entrada de pick-up magnético. O que o diferencia dos posicionadores tradicionais, que necessitam de uma realimentação da posição do atuador eletromecânico para seu funcionamento. Evitando, dessa forma, o uso de TEP – Transmissores Eletrônicos de Posição.
Além disso, possui duas saídas a relés para acionamento do atuador eletromecânico (aumenta e diminui) funcionando como um controlador step. Possui ainda uma entrada analógica em 4-20 mA ou 0-10 Vdc para set-point de rotação remoto e uma saída analógica para retransmissão da rotação medida (PV).
Além disso, possui diversas funções de controle e de proteções tais como set-point local (valor fixo) ou remoto (entra analógica), rotação máxima (trip), rotação mínima, tempo de excursão do regulador hidráulico, detecção de pressão baixa de vapor na turbina quando não responde à abertura do regulador.
Configurável via software Wireconfig através da porta Modbus ou pelo configurador WHI-401 ou
Características
| Entrada de freqüência | 0~30KHz máx. 50 Vpp e mín. de 400 mV (Pick-up magnético Tacogerador) |
|---|---|
| Entrada de PV | 4 a 20mA* |
| Entrada de SP | 4 a 20mA* |
| Impedância de entrada | Corrente 18Ω, Tensão 100 kΩ e Freqüência 175 kΩ em 1 kHz |
| Precisão | Corrente Conversor A/D 10 Bits (1024 divisões) 0.1% span Tensão Conversor A/D 10 Bits (1024 divisões) 0.1% span Freqüência Faixa de 0 ~ 2 kHz: precisão de 0,01 Hz Faixa de 2 ~ 30 kHz: precisão de 1,0 Hz |
| Saída de Relés de Controle | 2 relés Óptico MOS NA máx 130mA/350V |
| Saída de Relés de Alarme | 2 relés tipo SPDT máx 3A/250V |
| Retransmissão da PV | 0/4~20mA / 750Ω, 0~10Vcc / 30mA. Resolução de 10 bits (1024 níveis) |
| Consumo | Máximo de 4,2 VA (com relés acionados) |
| Isolação | Galvânica entre entradas e saída – 1500VRMS |
| Temp. operação | Mín. –10 ºC ~ máx. 60 ºC |
| Alimentação | 127/220 V 50/60 Hz ou 24V (especificar) |
| Construção | Em caixa plástica ABS |
| Fixação | Em interior de painéis, para fixação em trilhos de 35 mm (norma DIN) |
| Conexão | Bornes parafusáveis |
| Grau de Proteção | IP 30 |

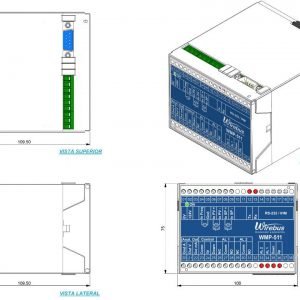

| Dimensões | 75 x 100 x 110 mm (Altura x Largura x Profundidade) |
| Peso Aprox. | 0,4Kg |
