Módulo de Sincronismo: WDC-510

Módulo de Sincronismo: WDC-510

O Módulo de Sincronismo WDC-510 é um conversor com uma entrada, seis saídas e estação de transferência.

SKU: WDC-510 Categorias: ,

Descrição

O Módulo de Sincronismo WDC-510 é um conversor com uma entrada, seis saídas e estação de transferência.

Possui uma entrada de 4-20 mA (ou outro sob consulta) e outra de potenciômetro (selecionável por uma entrada discreta) e seis saídas de 4-20 mA (ou outras sob consulta) proporcional à entrada selecionada.

Cada uma das saídas podem ser ajustadas para repetirem o sinal de entrada (4-20 mA ou potenciômetro) em proporções diferentes através de um ajuste de trimpots internos ou potenciômetros (ver especificação para pedido).

A seleção entre os sinais de entrada 4-20 mA ou potenciômetro se dá de maneira suave para evitar sobressaltos (bump-less). Dessa forma, o equipamento possui também uma função de estação de transferência automático/manual (back-up). Além disso, há isolação galvânica entre as entradas e saídas.

Normalmente o Módulo de Sincronismo WDC-510 são utilizados para transmitir sinais de variáveis manipuladas (MV), em controladores que possuem poucas saídas analógicas e que se pretendem controlar vários dispositivos como em dosadores de bagaço de cana em caldeiras de biomassa.

Características

Precisão de Saída Melhor que 0,1 % do span
Entrada em operação manual Potenciômetro (3 fios) de 10 kΩ
Sinal da entrada de sinal 0 /4 ~ 20 mA, 1~5 Vdc ou 0~10 Vdc (especificar no pedido)
Saídas 2 ou 4 ou 6 (especificar no pedido)
Sinal de saída 0 /4 ~ 20 mA, 1~5 Vdc ou 0~10 Vdc (especificar no pedido)
Consumo 13,7 VA
Isolação Galvânica entre entrada e saída – 1500 Vrms
Alimentação 85 a 264 Vac, 100 a 350 Vdc
Temp. Operação mín. 0 ºC – máx. 55 ºC
Grau de Proteção IP 30
Construção Em caixa plástica ABS
Fixação Em interior de painéis, para fixação em trilhos DIN 35mm
Conexão Bornes parafusáveis
Peso Aprox. 0,4 Kg

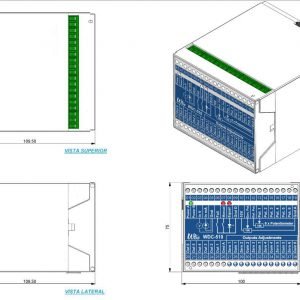

Dimensões 75 x 100 x 110 mm (Altura x Largura x Profundidade)
