Indicador Digital Universal IP-65: WUI-901
O Indicador Digital Universal IP-65 WUI-901 faz leitura de grandezas padrões de tensão, corrente, frequência, Pt-100 e retransmite em 0/4-20 mA ou 0/2-10 Vdc.
- Descrição
- Especificações
- Downloads
Descrição
O Indicador Digital Universal IP-65 WUI-901 faz leitura de grandezas padrões de tensão, corrente, frequência, Pt-100 e retransmite em 0/4-20 mA ou 0/2-10 Vdc.

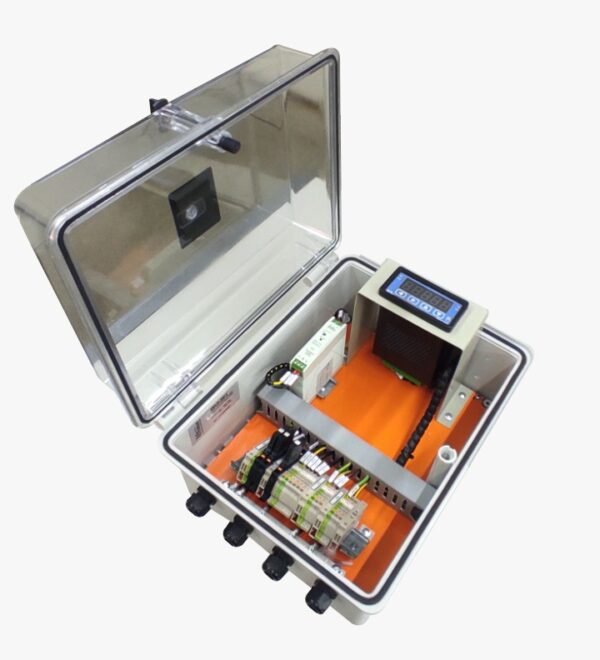

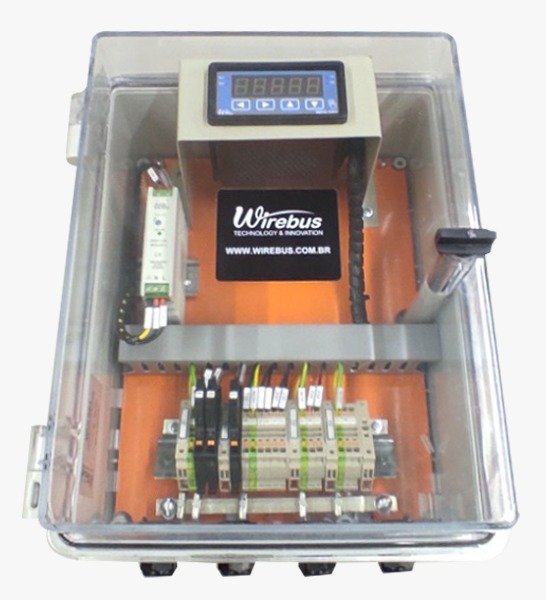

Possui 5 dígitos de alto-brilho, com entrada universal configurável (Pt-100, termopares, 0/4-20mA, 0-100 mV, 0-5 Vdc, 0-10 Vdc, frequência de 0-30 kHz). Montado em caixa com grau de proteção IP-65 (protegido contra poeira e contra jatos de água).
O Indicador Digital Universal IP-65 WUI-901 possui ainda linearização configurável com 20 pontos, retransmissão (0/4-20 mA, 0/2-10 Vdc, dois relés SPDT que podem ser associados a alarmes com forma de atuação e set points configuráveis e comunicação Modbus RTU (RS-485).
O teclado com 4 teclas multifunções é do tipo capacitivo e sensível ao toque sem desgaste pelo uso.
Com duas versões de alimentação o WUI-901/AC pode ser alimentado por tensões de 90-240 Vac ou 100-130 Vdc e a versão WUI-901/DC pode ser alimentado por tensões de 18-30 Vdc.
Pode ser configurado diretamente pelo frontal ou pelo software Wireconfig.
Entradas
| Entrada | 1 entrada analógica universal |
|---|---|
| Corrente | 0 à 20mA, 4 à 20mA |
| Tensão | 0 à 100mV, 0 à 5V e 0 à 10V |
| Nível Lógico | 0/10 |
| Termopar | J, K, T, R, S, E, N, B |
| Termoresistência | PT-100 |
| Frequência | 0,4~30KHz |
Saída
| Saída | 1 saída analógica configurável |
|---|---|
| Tensão | 2~10V, 0~10V |
| Corrente | 0~20mA, 4~20mA |
Características
| Comunicação | 1 porta de comunicação RS-485 com isolação e filtro de proteção de transientes Paridade: EVEN, ODD e NONE |
|---|---|
| Baud Rate | 9600, 19200, 38400, 57600 e 115200 |
| Grau de Proteção | IP 65. |
| Alimentação | Fonte Chaveada 90 ~ 240 Vac ou 18 ~ 30 Vdc |
| Consumo | 5 VA |
| Temp. de operação | mín. 0 ºC ~ máx. 50 ºC |
| Outras Características | Duas saídas de controle à relé SPDT Indicação do estado de saída através do display frontal Alarmes de mínimo, máximo, diferencial e diferencial invertido do valor da entrada Teclado multifunção Compensação de junta fria para sensores termopar Filtro de proteção contra ruídos eletromagnéticos na alimentação Conexão traseira destacável Fonte Auxiliar: 24Vdc / 50mA |
