Conversor Somador de Nível IP-65: WAC-910

Conversor Somador de Nível IP-65: WAC-910

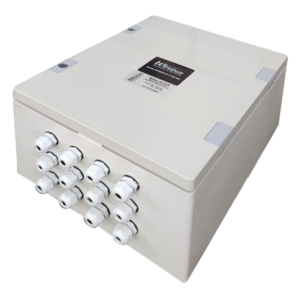

O Conversor Somador de Nível IP-65 WAC-910 é constituído do Conversor/Somador WAC-510, montado em um painel de proteção IP-65 (a prova de poeiras e jatos de água).

SKU: WAC-910 Categorias: ,

Descrição

O Conversor Somador de Nível IP-65 WAC-910 é constituído do Conversor/Somador WAC-510, montado em um painel de proteção IP-65 (a prova de poeiras e jatos de água).

Possui na entrada até dez sinais discretos (PNP), na saída um sinal analógico 4-20 mA proporcional à entrada acionada.

A quantidade de entradas desejadas pode ser facilmente configurada pelo usuário no frontal do equipamento.

Por isso, em conjunto com os sensores capacitivos WCS-200 ou WCS-300 (que já são alimentados pelo próprio equipamento) é utilizado em medições de níveis em moendas de cana (chute-donelly), de grão (silos) ou de outros produtos líquidos ou sólidos.

Substituindo, dessa forma, a utilização de até dez entradas discretas por uma entrada analógica.

Além disso, o Conversor Somador de Nível IP-65 WAC-910 possui também a função de transição suave em rampa de um sensor para outro (filtro), o que evita ações incorretas devido a função derivativa em malhas de controle que utilizam o controlador PID.

Próprio para ser instalado no campo próximo aos sensores de presença, diminui significativamente a quantidade de cabos entre os sensores e o painel de automação.

Características

Entrada 10 entradas NPN,PNP ou contato seco/ 2 mA(NPN) e 7 mA(PNP)
Saída 1 saída 0/4~20mA – 800Ω; 0~10Vdc – 20mA
Span 1 a 10 entradas digitais ativadas
Erro < 0.5% da faixa
Fonte Alimentação sensores 14Vdc / 300mA
Consumo 17 VA (AC) / 380mA (DC)
Isolação Galvânica entre entradas e saída – 1500 Vrms
Temp. operação min. 0 ºC – max. 50 ºC
Alimentação 85 a 264 Vac @ 60 Hz ou 100 a 350 Vdc / 20 a 30 Vdc
Construção Em caixa plástica ABS
Fixação Em interior de painéis, para fixação em trilhos DIN 35mm
Conexão Bornes parafusáveis
Grau de Proteção IP 65
Peso Aprox. 0,3 Kg
Dimensões 366 x 300 x 150 mm (Altura x Largura x Profundidade)
