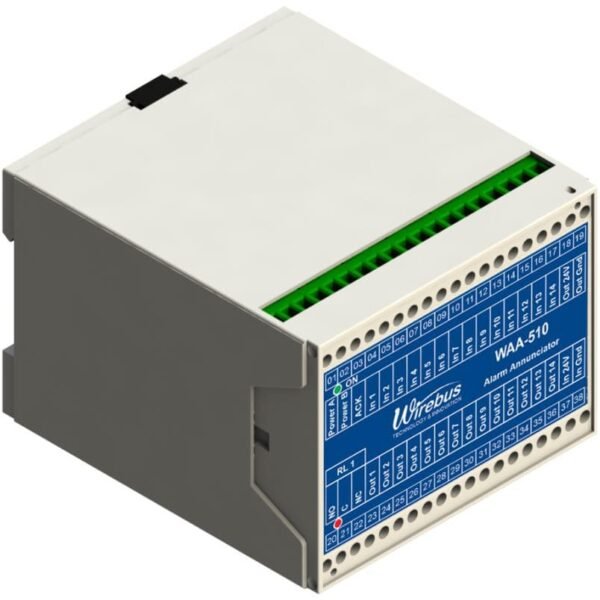

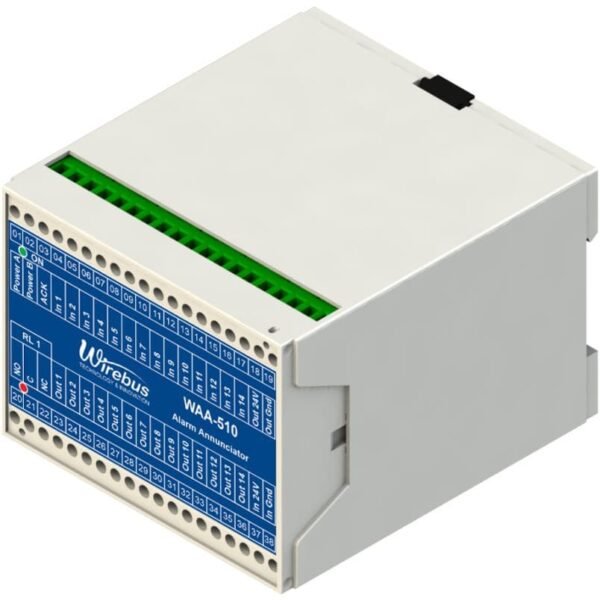

Anunciador de Alarmes ISA-4A: WAA-510
O WAA-510 é um anunciador de alarmes próprio para interior de painéis e fixado em trilho DIN 35 mm com padrão ISA-4A.
- Descrição
- Especificações
- Downloads
Descrição
O WAA-510 é um anunciador de alarmes próprio para interior de painéis e fixado em trilho DIN 35 mm com padrão ISA-4A.
Possui 14 entrdas discretas padrão PNP ou NPN e 14 saídas discretas que podem ser interligadas a sinaleiros na porta de painéis.
Além disso, possui também uma saída a relé para interligar à sirene de alarme e uma entrada discreta para a função reconhecimento de alarme e teste de lâmpadas.
O padrão de alarme ISA-4A usado no WAA-510 consiste, de forma resumida:
- Sem a entrada discreta ativada sinaleiro respectivo e a sirene devem estar desligados
- Se a uma entrada discreta é ativada o sinaleiro correspondente deve piscar rapidamente e a sirene é acionada
- Se a condição de alarme for reconhecida (cala-sirene) a sirene é desligado porém, o sinaleiro permanece acesso até a condição de alarme for sanada.
- Caso a condição de alarme for sanada antes do reconhecimento a sirene é desligada porém a lâmpada permanece acessa indicando a situação até que o reconhecimento de alarme seja acionado pelo operador
Características
| Entrada 1 | 14 (PNP, NPN ou contato seco) |
|---|---|
| Entrada 2 | 1 (cala sirene e teste lâmpada) |
| Saída 1 | 14 (PNP, NPN) máx 0,1A em 24Vdc |
| Saída 2 | Contato SPDT máx 250Vac / 3 A (sirene) |
| Tensão Saída | 24Vdc / 0,28A |
| Consumo | 17,7VA |
| Conexão | Borneira atarraxável |
| Alimentação | 85 a 264 Vac, 100 a 300 Vdc |
| Temp. Operação | min. 0 ºC – max. 50 ºC |
| Grau de Proteção | IP-30 |
| Construção | Plástico ABS |
| Fixação | Em interior de painéis, para fixação em trilhos DIN 35mm |
| Conexão | Bornes parafusáveis |
| Peso Aprox. | 0,3Kg |

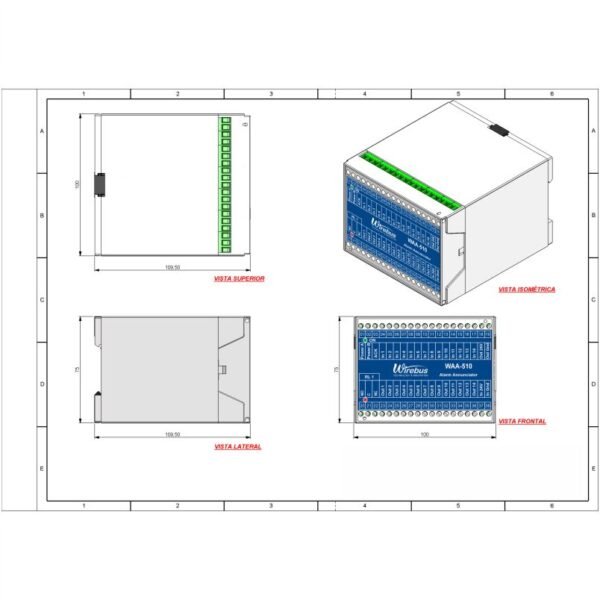

| Dimensões | 100 x 75 x 110 em mm (C x L x A) |
Manual
